Canon à eau anti-émeute turboréacteur 14 000 L

Schéma technique du véhicule canon à eau anti-émeute CXXM ZY5251GFB1

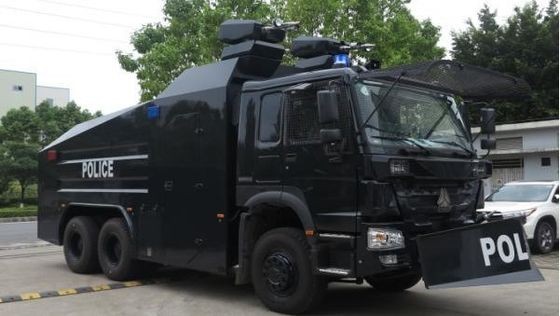

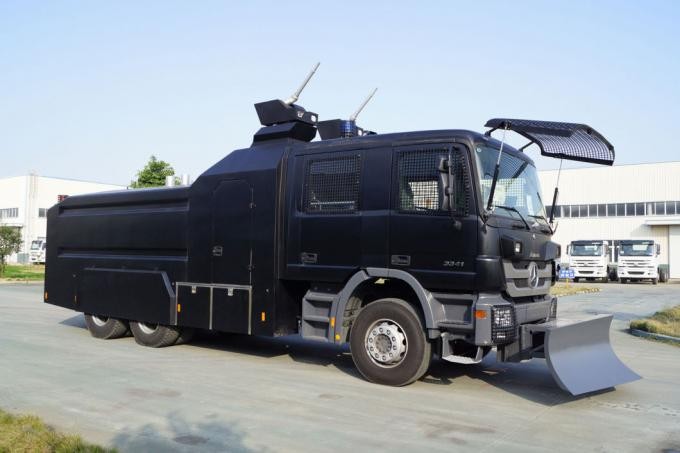

Canon à eau anti-émeute CXXM ZY5251GFB1 Ce véhicule est une nouvelle génération de véhicule spécial anti-émeute de notre entreprise. Doté de fonctions anti-émeute et d'autoprotection performantes, il est idéal pour disperser les émeutiers sans causer de dommages corporels permanents. Ce véhicule figure au catalogue de production du ministère de l'Industrie et des Technologies de l'information de la République populaire de Chine. Il équipe les services de police armés dans toute la Chine et est exporté à l'étranger.

1. Principaux paramètres techniques du véhicule :

2. Présentation du châssis :
Le châssis HOWO est la dernière production de China National Heavy Duty Truck Group Corp., Ltd., leader du secteur national des poids lourds en termes de technologie, de confort et de conception ergonomique. Ses avantages sont les suivants :

2.1. Adispositif d'amortissement de suspension infrarouge dans la cabinein: Adoptez la création originale nationale, le dispositif d'amortissement de suspension pneumatique entièrement flottant à quatre points de niveau mondial qui offre le meilleur amortissement dans toutes les conditions de route.
2.2. Dconfort de conduite: La cabine de plongée est luxueuse et confortable. Le volant est en plastique. Il offre une prise en main agréable et est réglable en hauteur. Son confort de conduite et son indice de résistance à la fatigue sont jugés parmi les meilleurs et ont atteint les normes internationales par des experts nationaux.
2.3. Rrétroviseur: Selon la conception comparée au type de véhicule avancé étranger, le grand rétroviseur, à droite Le rétroviseur latéral et le rétroviseur avant ont une vision large qui permet au conducteur de maîtriser parfaitement la situation de conduite.
2.4. Climatisation: La climatisation est équipée d'un dispositif de commande électrique capable de régler automatiquement la température.
2.5. Stabilité en cas de chute latérale: Dans la mesure permise par la réglementation, la distance entre les centres des roues des essieux avant et arrière a été élargie, ce qui améliore efficacement la capacité anti-roulis du véhicule.
2.6. Système de filtre à air à deux étages : Il réduit efficacement l'usure du moteur et permet de faire passer le kilométrage de révision du moteur à 800 000 miles, en particulier dans de mauvaises conditions de travail.
2.7. Ppuissance:Adoptez un moteur de 213 kW doté d'une transmission puissante parmi les types de véhicules de série similaires.
2.8. Ttransmission:Choisissez une transmission ZF à synchroniseur à courroie à neuf rapports. Comparée à des châssis similaires, elle offre un changement de vitesse aisé, une excellente transmission de puissance et une durée de vie accrue du système d'alimentation.
2.9. Noise:Élimination du bruit créée à l'origine le système produit l'effet d'élimination atteindre le niveau international des camions lourds de haut niveau.

3. Unsystème anti-émeute :
3.1. Wpuissance de l'eau système:
1. Wcanon à eau : 2 canons à eau anti-émeutes à commande électrique CC
Max. portée : 70 m
Portée efficace : 40 m
Style de tir : pulvérisation continue et pulsée
Moyen : Colorant, solution gazeuse, eau propre
Style de contrôle : Commande électrique à distance
1)Le canon à eau peut pulvériser en continu ou par impulsions. Grâce à la projection de colorants et de solutions gazeuses, il peut disperser les émeutiers à longue distance. Son indice de performance est parmi les meilleurs de ses concurrents internationaux.
2) Le Le corps principal du canon à eau est développé par notre entreprise et des experts reconnus en énergie hydraulique en Chine, et bénéficie de cette propriété intellectuelle. Le canon et la buse sont conçus et fabriqués par un fabricant spécialisé américain. Des marques renommées, tant nationales qu'internationales, en sont les composants clés.
3)A Un éclairage de canon est installé sur le canon pour permettre un combat par tous les temps,
Tirer de l'eau à 70 m Pousser vers le bas le bidon d'huile dans la portée effective
2. Pompe à eau :Adoptez une pompe à eau spéciale de haute qualité et de grande capacité, utilisée dans l'aéronautique domestique. Elle offre un rendement élevé, un faible encombrement et un poids léger.
Les points de fonctionnement du système sont strictement calculés et testés pour garantir un fonctionnement stable du système ; l'indice de surveillance est clair et garantit que les fonctions du canon à eau sont crédibles et stables
3. Réservoir d'eau :C'est fabriqué à partir d'une pièce électrolytique Doté d'une haute résistance à la corrosion, sa paroi intérieure est recouverte d'une peinture époxy riche en zinc et imperméable, utilisée pour les navires.
La capacité standard du réservoir d'eau est de 10T, ce qui peut répondre aux besoins des zones d'émeute.
Un équipement spécial est installé à l'intérieur du réservoir d'eau pour diminuer les chocs causés par l'eau pendant la conduite
Il dispose d'une fenêtre de toit, ce qui le rend pratique pour l'entretien
Un orifice de trop-plein, un orifice d'émission d'air et un indicateur de niveau d'eau électronique sont installés sur le réservoir d'eau.
Soupapes d'admission et d'échappement avec filet filtrant sont installés sur le réservoir d'eau.
Style de remplissage d'eau : relié à la borne d'incendie ou utiliser une pompe à eau.
4. Induction électromagnétique jauge de niveau de liquide:Le La jauge de niveau de liquide à induction électromagnétique est développée indépendamment par notre société et présente les caractéristiques d'anti-corrosion, de haute précision, de réponse rapide et de bonne fiabilité.
5. Valve: Adoptez une vanne industrielle renforcée avec un dispositif d'étanchéité amélioré et un capteur de niveau pour garantir le fonctionnement stable du canon à eau.
3.2 Solution gazeuse, coloration au colorant : En intégrant le système de mélange au système hydraulique anti-émeute, il est possible d'ajouter un colorant et une solution gazeuse à l'eau à un débit précis. Cela permet de créer un puissant brouillard gazeux ou coloré capable de disperser rapidement les émeutiers. Le système de mélange comprend un mélangeur, des vannes de régulation et un réservoir d'additif.
1)Le système de mélange de taux, basé sur l'assimilation de produits similaires nationaux et internationaux, est développé de manière indépendante et fabriqué par des professionnels. Il offre un taux de mélange constant et une excellente étanchéité.
2)Selon les besoins pratiques sur place, le dispositif de commande à distance dans la cabine d'opération peut choisir un support approprié qui peut grandement améliorer l'efficacité et la capacité de maniabilité du véhicule canon à eau.
3) Réservoir d'additifs : Trois réservoirs en acier inoxydable de 100 L chacun sont remplis de colorant, de gaz lacrymogène CS et de solution moussante de type B. Le réservoir de gaz lacrymogène est équipé d'un interrupteur à fermeture automatique qui empêche la volatilisation de la solution.

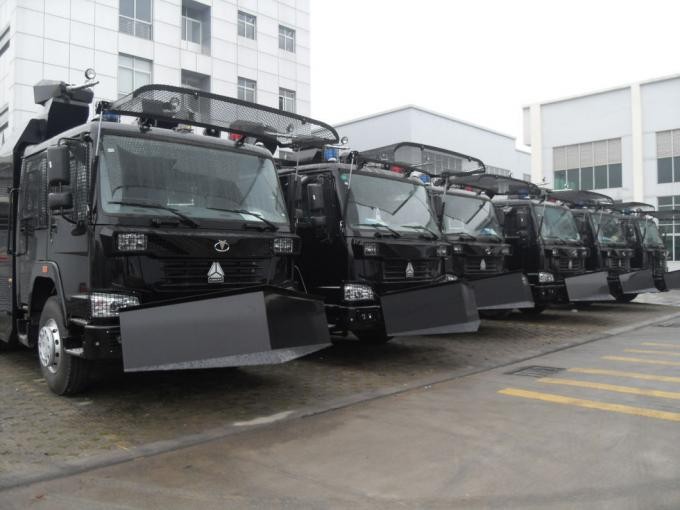

3.3 Pelle hydraulique:Une pelle hydraulique en forme de V est installée devant le véhicule ; elle peut éliminer efficacement l'obstacle sur la route
1) La pelle est conçue pour être légère, elle peut éliminer des obstacles de plus de 1000 kg.
2)La pelle hydraulique peut se déplacer de haut en bas et ajuster sa hauteur en fonction de la situation pratique
3)La pelle est télécommandée par le conducteur

4. Système d'autoprotection
4.1. Ssystème de protection de la prière:Il y a Dix pulvérisateurs haute pression sont installés autour du véhicule, pulvérisant de l'eau propre et une solution lacrymogène. Le brouillard lacrymogène disperse efficacement les émeutiers qui s'approchent du véhicule.
4.2. Protection auto-extinguible : Le véhicule est équipé de 12 pulvérisateurs situés en haut et en bas. Il s'auto-éteint en pulvérisant de l'eau propre et une solution moussante afin de prévenir les dommages causés par les bouteilles d'essence.
4.3. Protection contre les gaz lacrymogènesDes grenades lacrymogènes télécommandées sont installées à l'avant et à l'arrière du véhicule. Elles empêchent efficacement les émeutiers de s'approcher du véhicule et le protègent pour qu'il puisse quitter le lieu de l'émeute en toute sécurité.
4.4. Pfilet de protections des verres et des lumières:Les vitres des véhicules et les phares du véhicule doivent être protégés par des filets en acier. Le filet de protection du pare-brise avant est de type à basculement intégral. Son inclinaison et son positionnement sont commandés à distance depuis la cabine de conduite hydraulique.

4.5. Masque à gaz:Équiper avec 4 ensembles de masques à gaz militaires qui sont utilisés pour l'autoprotection lors de la pulvérisation de solution de gaz sur le lieu de l'émeute pour protéger la sécurité du combat membres.
5. Système de contrôle :
5.1 Ccontrôle conseil de canon à eau: Configure table de contrôle du canon à eau pour contrôler la direction et le tir du canon à eau. La table de contrôle Le système est placé sur le tableau de bord, devant le siège du copilote, et est contrôlé par ce dernier. La position des canons est affichée avec précision sur l'écran installé sur la console de commande. L'angle de tir est contrôlé avec précision par le joystick pour garantir une précision optimale. Prise de vue. Un moniteur d'eau et un manomètre sont installés sur la table de contrôle. pour surveiller l'état de fonctionnement du système d'eau.
5.2 Csystème de contrôle centralisé:Tous les équipements du véhicule sont télécommandés électriquement. Le système de contrôle est composé d'un automate programmable Siemens, d'un écran tactile, d'un programme de contrôle et d'éléments de commande. Ses fonctions sont fiables et son utilisation est simple.
1)Le système de contrôle est conçu selon une structure modulaire. Ses lignes sont claires et son agencement est judicieux. Son entretien est aisé.
2)Les relations logiques entre ces équipements sont contrôlées par des logiciels. Cela permettra d'économiser de nombreux relais, de simplifier les lignes et d'améliorer la fiabilité du système.
3)Eau Le niveau et celui des autres liquides peuvent être affichés sur l'écran tactile. Lorsqu'un niveau est inférieur au seuil d'alerte, le système émet un avertissement et affiche le niveau du réservoir sur l'écran tactile.
4)L'état de fonctionnement du canon à eau et des autres systèmes de pulvérisation est contrôlé par PLC
5)L'alternance entre les fonctions du canon à eau et des autres systèmes de pulvérisation est réalisée par le PLC.
6. Système d'alerte
6.1 Aalarme et voyant d'avertissement: Des feux clignotants cylindriques bicolores sont installés à l'avant et à l'arrière du véhicule. Alarme de type split et deux haut-parleurs de 150 W.
6.2 Apulvérisation d'apparence :Pulvériser et coller des insignes de police selon le type de véhicule de police 2004.
7. Système auxiliaire(système sélectionnable)
7.1 Bsystème de coulée sur route: Équipé d'un lecteur DVD, utilisez l'amplificateur de puissance et le haut-parleur de l'alarme pour parler à l'extérieur et lire le disque. Mode DVD : JVC KD-DV4388.

7.2 Msystème de surveillance : Composé d'une caméra à zoom optique SONY FCB-EX1000P35*, d'un écran de protection YAAN YA4512 avec essuie-glace, d'un clavier de commande YAAN YA2030, d'un écran LCD pliable OM1701B et d'un enregistreur vidéo Dahua DH-BAV1202S (avec disque dur de 250 Go), etc., il surveille le spot à 360° sans zone morte. Le système affiche l'image du spot sur l'écran LCD et stocke la vidéo sur le disque dur.
7.3 Psystème d'alimentation électrique:Le système d'alimentation électrique composé d'une batterie et d'un onduleur sinusoïdal fournit de l'énergie aux équipements du véhicule.
8. Unaccessoires dans le véhicule :
Outre les outils d'entretien du véhicule, le véhicule canon à eau ajoute les outils et équipements spéciaux suivants :
1,4 tuyaux d'aspiration : 2 m/pièce ; 2, un filtre à eau :
3, une clé à molette en forme de croissant pour la lutte contre l'incendie : 4, un jeu de tuyaux : DN65 ;
5, un ensemble de conjonction de lutte contre l'incendie ; 6, une clé à borne d'incendie :
7,4 masques à gaz militaires ; 8,1 barils de solution gazeuse ;
9,4 obus lacrymogènes de type à combustion CS à allumage électrique
10, une spécification du véhicule (manuel d'entretien concerné) ; une spécification du châssis ; certification du véhicule et du châssis ; un manuel d'entretien du châssis ; spécification du véhicule et des équipements associés.
